JKXB系列便攜式變頻諧振裝置

JKXB系列電纜便攜式變頻諧振升壓裝置，采用了調節電源的頻率的方式，使得電抗器與被試電容器實現諧振，在被試品上獲得高電壓大電流，是當前高電壓試驗的一種新的方法和潮流，在國內外已經得到廣泛的應用。

JKXB系列變頻諧振升壓裝置采用了SPWM數字式波形發生芯片，頻率分辨率16位，在20～300Hz時頻率細度可達0.1Hz；采用了正交非同步固定式載波調制方式，確保在整個頻率區間內輸出波形良好；功率部分采用了IPM模塊，在重量下確保儀器穩定和安全。

JKXB系列變頻諧振升壓裝置由調頻調壓電源、勵磁變壓器、電抗器、電容分壓器組成。

產品別稱：變頻諧振、變頻串聯諧振、串聯諧振、串聯諧振變壓器、串聯諧振試驗設備、便攜式電纜耐壓試驗裝置

主要功能及特點：

1、35kV及其以下電壓等級的電纜使用數量多，試驗工作量大，所以此類耐壓試驗裝置體積小，重量輕，便攜式電纜耐壓試驗系統由此而誕生

2、本系統要求單個人能現場搬動的部件重量不超過30kg，要求兩個人能現場搬動的部件重量不超過60kg，適合現場搬運

3、電源采用220V單相電源或380V單電源，方便現場取電

4、電抗器部分采用干式環氧澆注，美觀可靠，適合各類電纜的要求

5、110kV及以上電壓等級電纜耐壓試驗采用油浸式電抗器，在單體重量超過100kg時，可選配我公司小型電動吊車

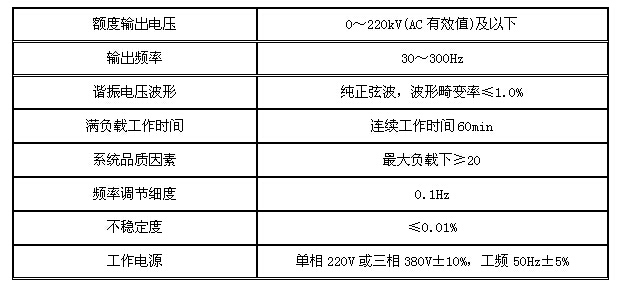

主要技術參數：
